在介绍工艺之前，为了大家更好的理解，先来科普一下专业词汇：VOCs=volatileorganiccompounds 挥发性有机化合物

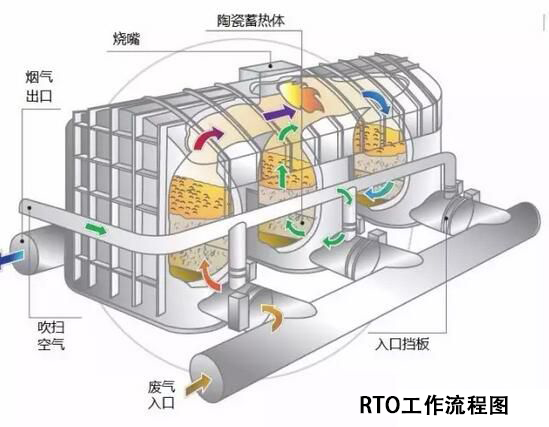

一、蓄热式热氧化焚烧炉RTO(Regenerative Thermal Oxidizers)



原理是在高温下将废气中的有机物(VOCs)氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，热回收效率达到95%以上。RTO主体结构由燃烧室、蓄热室和切换阀等组成。氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。从而节省废气升温的燃料消耗。陶瓷蓄热室应分成两个(含两个)以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫(以保证VOC去除率在98%以上)，只有待清扫完成后才能进入“蓄热”程序。否则残留的VOCS随烟气排放到烟囱从而降低处理效率。

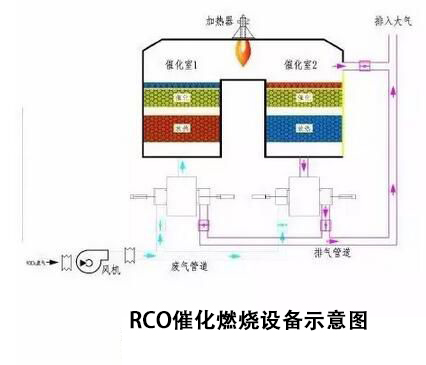

二、蓄热式焚烧炉RCO(Regenerative Catalytic Oxidation)



排放自工艺含VOCs的废气进入双槽RCO，三向切换风阀将此废气导入RCO的蓄热槽而预热此废气，含污染的废气被蓄热陶块渐渐地加热后进入催化床，VOCs在经催化剂分解被氧化而放出热能于第二蓄热槽中之陶块，用以减少辅助燃料的消耗。陶块被加热，燃烧氧化后的干净气体逐渐降低温度，因此出口温度略高于RCO入口温度。三向切换风阀切换改变RCO出口/入口温度。如果VOCs浓度够高，所放出的热能足够时，RCO即不需燃料。例如RCO热回收效率为95%时，RCO出口仅较入口温度高25℃而已。

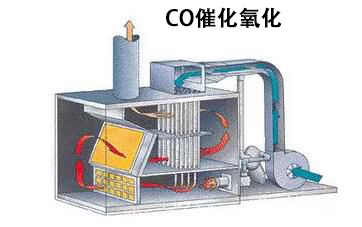

三、催化剂焚烧炉CO(Catalytic Oxidizer)

催化剂焚烧炉co的设计是依废气风量，VOCs浓度及所需知破坏去除效率而定。操作时含VOCs的废气用系统风机导入系统内的换热器，废气经由换热器管侧而被加热后，再通过燃烧器，这时废气已被加热至催化分解温度，再通过催化剂床，催化分解会释放热能，而VOCs被分解为二氧化碳及水气。之后此一热且经净化气体进入换热器之壳侧将管侧未经处理的VOC废气加热，此换热器会减少能源的消耗，最后，净化后的气体从烟囱排到大气中。
