昆山某汽车零部件有限公司在我们千友环保咨询并订购了一套处理喷漆废气的设备，该客户喷涂的油漆为水性漆，且现有风机的排风量为20000CMH，我司技术人员经过实际现场勘查测量，给出了喷漆车间的排放风量为20000CMH，并给出的设备工艺是干式过滤箱 +活性炭吸附箱装置。

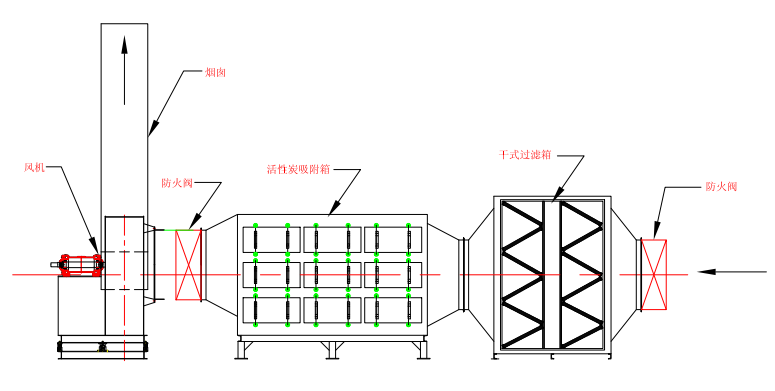

该工艺的流程走向是废气→收集管路→防火阀→干式过滤箱→活性炭吸附箱→防火阀→风机→距地15米排放，如图。

从喷房的废气中含有漆雾，在经过本过滤箱后进行进行拦截，避免进入后端的活性炭吸附箱导致活性炭堵塞，影响使用效果。

活性炭吸附：当废气进入活性炭箱内，由于固体表面上存在着未平衡和未饱和的分子引力或化学键力，当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，此现象称为吸附。利用固体表面的吸附能力，使废气与大表面的多孔性固体物质相接触，废气中的污染物被吸附在固体表面上，使其与气体混合物分离，达到净化目的。其实质是一个吸附浓缩的过程。

干式过滤箱+活性炭吸附箱装置设备特点：

（1）采用技术先进，经济可行，尽可能降低工程投资及运行成本的废气治理工艺，确保废气治理系统在技术上的先进性、经济上的合 理性和操作上的可靠性 ；

（2）所采用的设备具有操作简便灵活，维修方便，使用寿命长；

（3）善处理废气净化过程中产生的其他废物，避免造成二次污染；

（4）体现“以人为本”的设计理念， 尽可能减轻劳动强度；

（5）整体布置在满足使用功能的基础上，达到结构紧凑、布局合理、美观大方，尽可能节省占地，节约能耗，全面贯彻节能减排、环保、安 全、卫生、防火原则。
