活性炭吸附箱内结构图

活性炭吸附箱又称之为活性炭除臭装置、活性炭吸附过滤器;活性炭过滤器，是一种废气过滤吸附异味的环保设备装置，活性炭具有吸附效率高、适用面广、维护方便、能同时处理多种混合废气等优点，活性炭过滤器用于电子原件生产、电池(电瓶)生产、酸洗作业、实验室排风、冶金、化工、医药、涂装、食品、酿造等废气处理净化，其中在喷漆废气处理中应用最为广泛。

活性炭是具有大表面积，微孔结构，高附容量，高表面活性炭的产品，在空气污染治理领域中普遍应用，选用活性炭吸附法即废气与具有大表面积的多孔性的活性炭接触，废气中的污染物被吸附，使其与气体混合物分离而起到净化作用。

当含尘气体由风机提供动力，正压或负压进入箱体，由于活性炭固体表面存在着未平衡和未饱和的分子引力或化学健力，因此当此固体表面与气体接触时，就能吸引气体分子，使其浓聚并保持在固体表面，污染物质及气味从而被吸附，废气经活性炭过滤器后，进入设备排尘系统，净化气体高空达标排放。

活性炭其吸附作用是具有选择性，非极性物质比极性物质更易于吸附。在同一系列物质中，沸点高的物质越容易被吸附，压越大、温度越低、浓度越高、吸附量越大;反之，减压、升温有利气体的解吸。

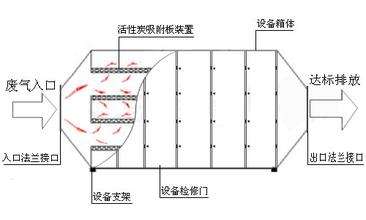

活性炭吸附箱内结构图，活性炭滤料层结构采用抽屉盒式设计，结构紧凑，便于更换。盒子由钢框和穿孔板焊接组成。框架为实体金属、穿孔板经过点焊固定在框架上，在内盒和外盒之间形成的空腔以供填充活性炭。面板安有手柄，在背面贴有闭孔氯丁海绵橡胶以保证密封，后盖板可以拆卸，便于更换活性炭。
